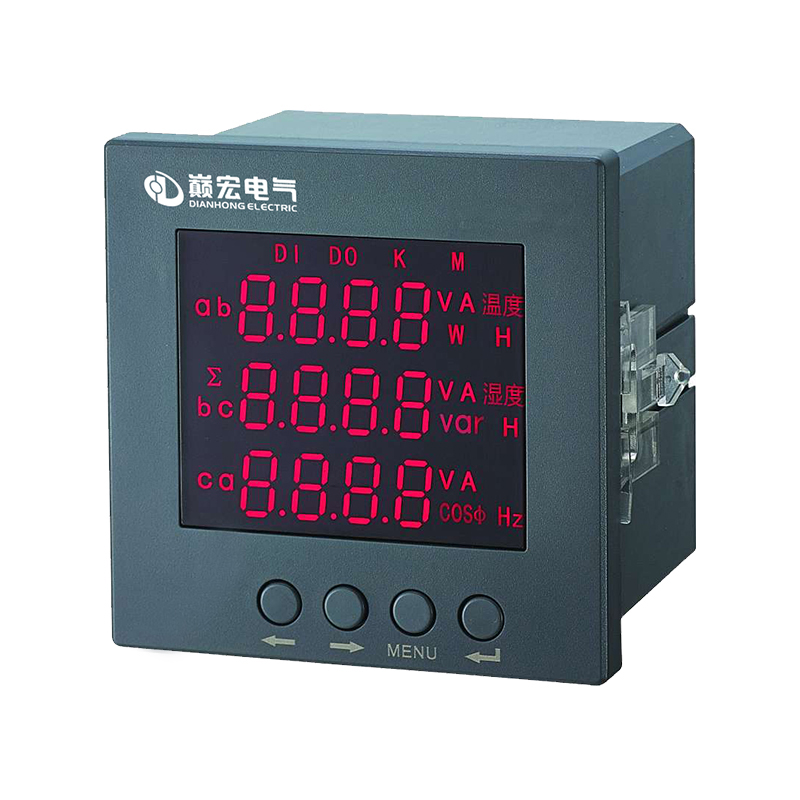

DH194系列电力仪表 Z系列

产品型号:

销售热线: 0577-62715119

技术支持: 18968805554(消防产品) 15271381522(双电源)

概述

Z系列网络多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能够测量所有的常用电力参数,包括电流、电压、频率、功率因数、有功功率、无功功率、有功电能、无功电能等,带开关量输入输出、电能脉冲输出和RS485通讯接口,可实现数据的远程传输,并可选配模拟量输入输出、谐波含量分析、复费率电能统计、事件记录等多个功能,产品目前广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能配电盘及开关柜中。

特点

◆ 测量:三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能
◆ 显示:三排LED或LCD显示,可适度高。
◆ 通讯:标准RS485接口、MODBUS-RTU协议。
◆ 输出:2路电能脉冲输出、四路开关量输出、四路模拟量输出
◆ 输入:四路开关量输入
◆ 扩展:可通过电压、电流互感器进行量程扩展、并可现场设置输入参数比

技术参数

精度等级 电流、电压为0.5级,有功电能为1级,无功电能为2级
显示方式 LED显示或LCD显示
输入测量 网络 三相三线3P3L、三相四线3P4L
电压 额定值 AC400V/AC100V(可通过CT扩展量程,订货时说明)
过负荷 持续:1.2倍;瞬时:电压2倍(10秒)
功耗 <1VA(每相)
阻抗 >300kΩ
电流 额定值 AC1V/AC5V(可通过CT扩展量程,订货时说明)
过负荷 持续:1.2倍;瞬时:电流10倍(5秒)
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz±10%
电能 有功、无功电能计量
电源 工作范围 AC/DC 80-265V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:3200imp/Kwh(Kvarh)
开关量输入 4路开关量输入
开关量输出 4路开关量输出
通讯接口 RS-485接口,MODBUS-RTU协议,波特率4800, 9600bps可选
工作条件 环境温度:-10~+55℃,存储:-25~+70℃,相对湿度≤93%,海拔高度≤2500m
隔离耐压 输入和电源> 2kV,输入和输出>1kV,电源盒输出>2kV
绝缘 ≥100MΩ

网络多功能仪表

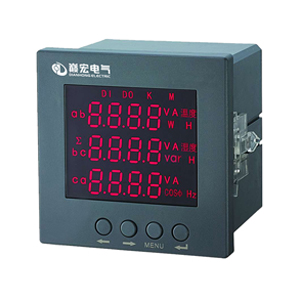

产品图片 型号 DH194Z-2S4 DH194Z-3S4 DH194Z-9S4 DH194Z-AS4
开孔尺寸 107×107 76×76 91×91 67×67
显示方式 LED显示/LCD显示
测量参数 三相电流
三相电压
频率
功率因数
有功功率
无功功率
有功电能
无功电能
通讯方式 RS-485接口,MODBUS-RTU协议
电能脉冲输出 两路

开关量输入DI/开关量输出DO(K)

4DI/4DO选配 / 4DI/4DO选配 /
模拟量输出(M) 1-4选配 / 1-4选配 /
辅助电源 AC/DC 80-265V

网络多功能谐波表

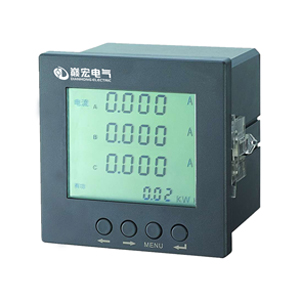

产品图片 型号 DH194Z-2HY DH194Z-9HY
开孔尺寸 107×107 91×91
显示方式 LCD显示
总谐波 总谐波含量 总谐波含量
分次谐波 2-31次 2-31次
多费率计量(峰、平、谷、总) / /
测量参数 三相电流(Ia,Ib,Ic,平均值,最大值,最小值)
三相电压(相电压,线电压,平均值,最大值,最小值)
频率
功率因数(a,b,c相功率因数和三相总功率因素)
有功功率(总有功功率及功率需量)
无功功率(总无功功率及功率需量)
视在功率(总视在功率及功率需量)
有功电能
无功电能
通讯方式 RS-485接口,MODBUS-RTU协议
电能脉冲输出 两路

开关量输入DI/开关量输出DO(K)

4DI/4DO 4DI/4DO
模拟量输出(M) 1-4路选配 1-4路选配
(1-64次)SOE事件记录(T) 选配 选配
辅助电源 AC/DC 80-265V

网络多功能复费率表

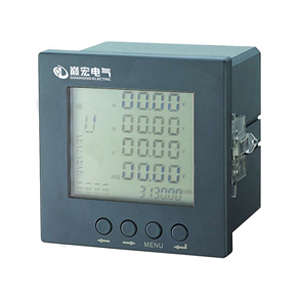

产品图片 型号 DH194Z-2FY DH194Z-9FY
开孔尺寸 107×107 91×91
显示方式 LCD显示
总谐波 / /
分次谐波 / /
多费率计量(峰、平、谷、总) 三种费率八个时段
测量参数 三相电流(Ia,Ib,Ic,平均值,最大值,最小值)
三相电压(相电压,线电压,平均值,最大值,最小值)
频率
功率因数(a,b,c相功率因数和三相总功率因素)
有功功率(总有功功率及功率需量)
无功功率(总无功功率及功率需量)
视在功率(总视在功率及功率需量)
有功电能
无功电能
通讯方式 RS-485接口,MODBUS-RTU协议
电能脉冲输出 两路

开关量输入DI/开关量输出DO(K)

4DI/4DO 4DI/4DO
模拟量输出(M) 1-4路选配 1-4路选配
(1-64次)SOE事件记录(T) 选配 选配
辅助电源 AC/DC 80-265V

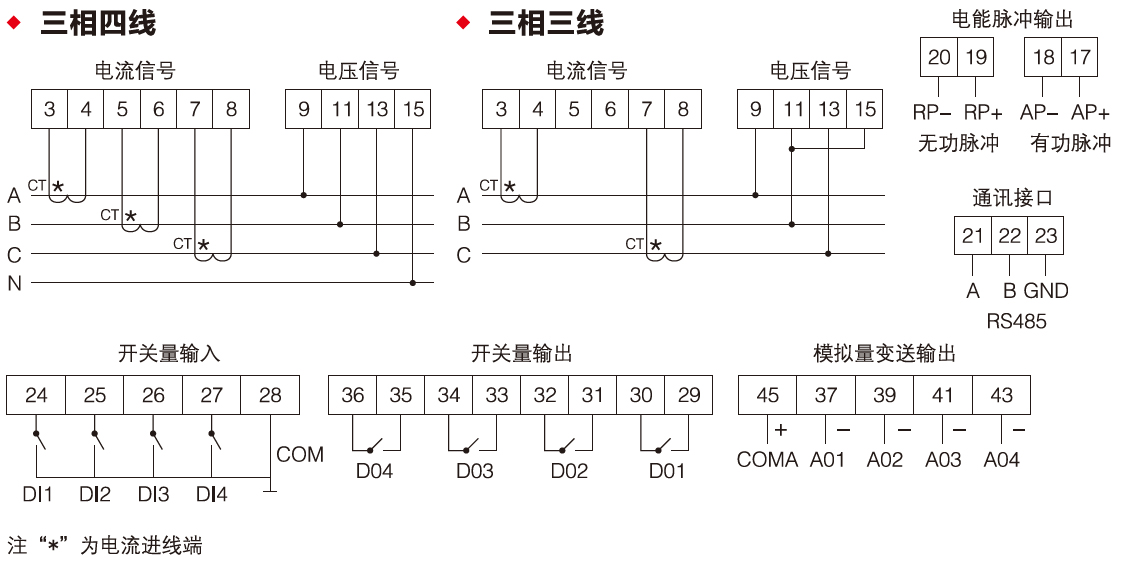

Z系列接线原理图
