DH194系列电力仪表 E系列

产品型号:

销售热线: 0577-62715119

技术支持: 18968805554(消防产品) 15271381522(双电源)

概述

E系列多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能够测量所有的常用电力参数,包括电流、电压、频率、功率因数、有功功率、无功功率、有功电能、无功电能等,带电能脉冲输出和RS485通讯接口,可实现数据的远程传输。并可选配开关量输入输出、模拟量输出、谐波含量分析、复费率电能统计、事件记录等多个功能,产品目前广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能配电盘及开关柜中。

特点

◆ 测量:三相电压(相/线)、三相电流、三相有功功率(分/总)、三相无功功率、三相功率因数(分/总)、电网频率、有功电度、无功电度。
◆ 显示:四排LCD数码显示,可适度高。
◆ 通讯:标准RS485接口、MODBUS-RTU协议。
◆ 输出:2路电能脉冲输出脉冲常数3200imp/kwh(kvarh)。
◆ 扩展:可通过电压、电流互感器进行量程扩展、并可现场设置输入参数比。

技术参数

精度等级 电流、电压为0.5级,有功电能为1级,无功电能为2级
显示方式 LED显示或LCD显示
输入测量 网络 三相三线3P3L、三相四线3P4L、单相
电压 额定值 AC400V/AC100V(可通过CT扩展量程,订货时说明)
过负荷 持续:1.2倍;瞬时:电压2倍(10秒)
功耗 <1VA(每相)
阻抗 >300kΩ
电流 额定值 AC1V/AC5V(可通过CT扩展量程,订货时说明)
过负荷 持续:1.2倍;瞬时:电流10倍(5秒)
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz±10%
电能 有功、无功电能计量
电源 工作范围 AC/DC 80-265V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:3200imp/Kwh(Kvarh)
通讯接口 RS-485接口,MODBUS-RTU协议,波特率4800, 9600bps可选
工作条件 环境温度:-10~+55℃,存储:-25~+70℃,相对湿度≤93%,海拔高度≤2500m
隔离耐压 输入和电源> 2kV,输入和输出>1kV,电源盒输出>2kV
绝缘 ≥100MΩ

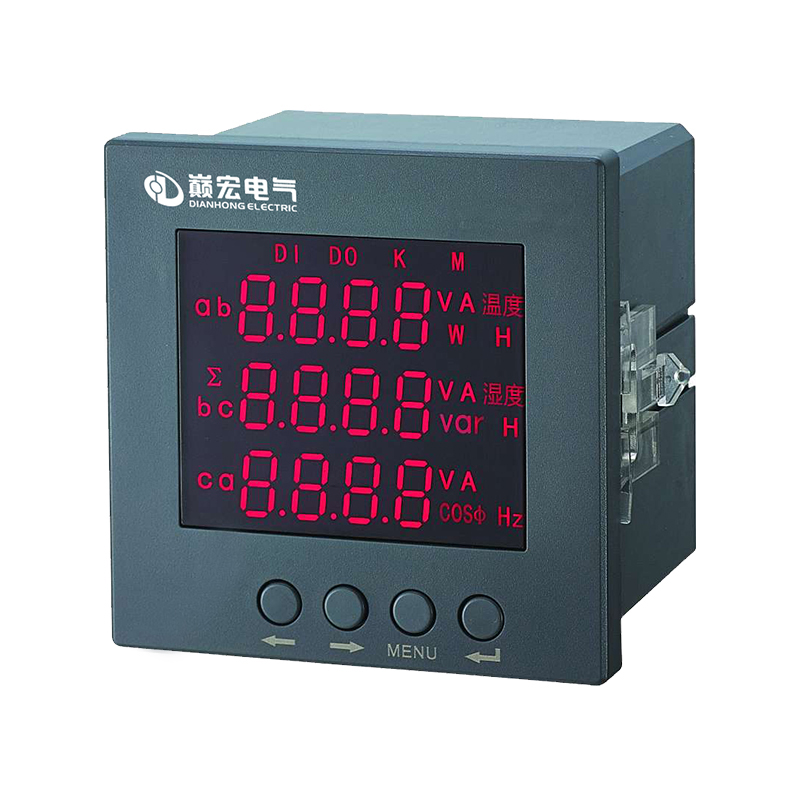

三相多功能仪表

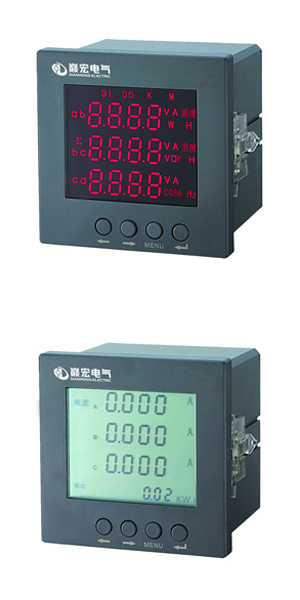

产品图片 型号 DH194E-2S4 DH194E-3S4 DH194E-9S4 DH194E-AS4


开孔尺寸 107×107 76×76 91×91 67×67
显示方式 LED显示/LCD显示
测量参数 三相电流
三相电压
频率
功率因数
有功功率
无功功率
有功电能
无功电能
通讯方式 RS-485接口,MODBUS-RTU协议
电能脉冲输出 两路

开关量输入DI/开关量输出DO(K)

4DI/4DO选配 / 4DI/4DO选配 /
模拟量输出(M) 1-4选配 / 1-4选配 /
辅助电源 AC/DC 80-265V

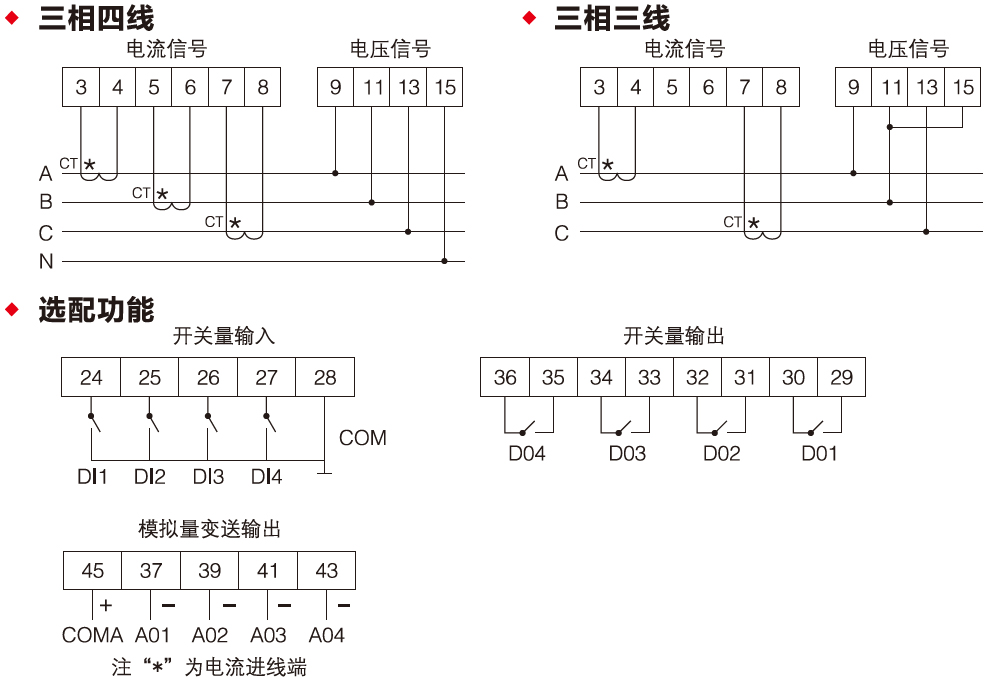

E系列接线原理图
