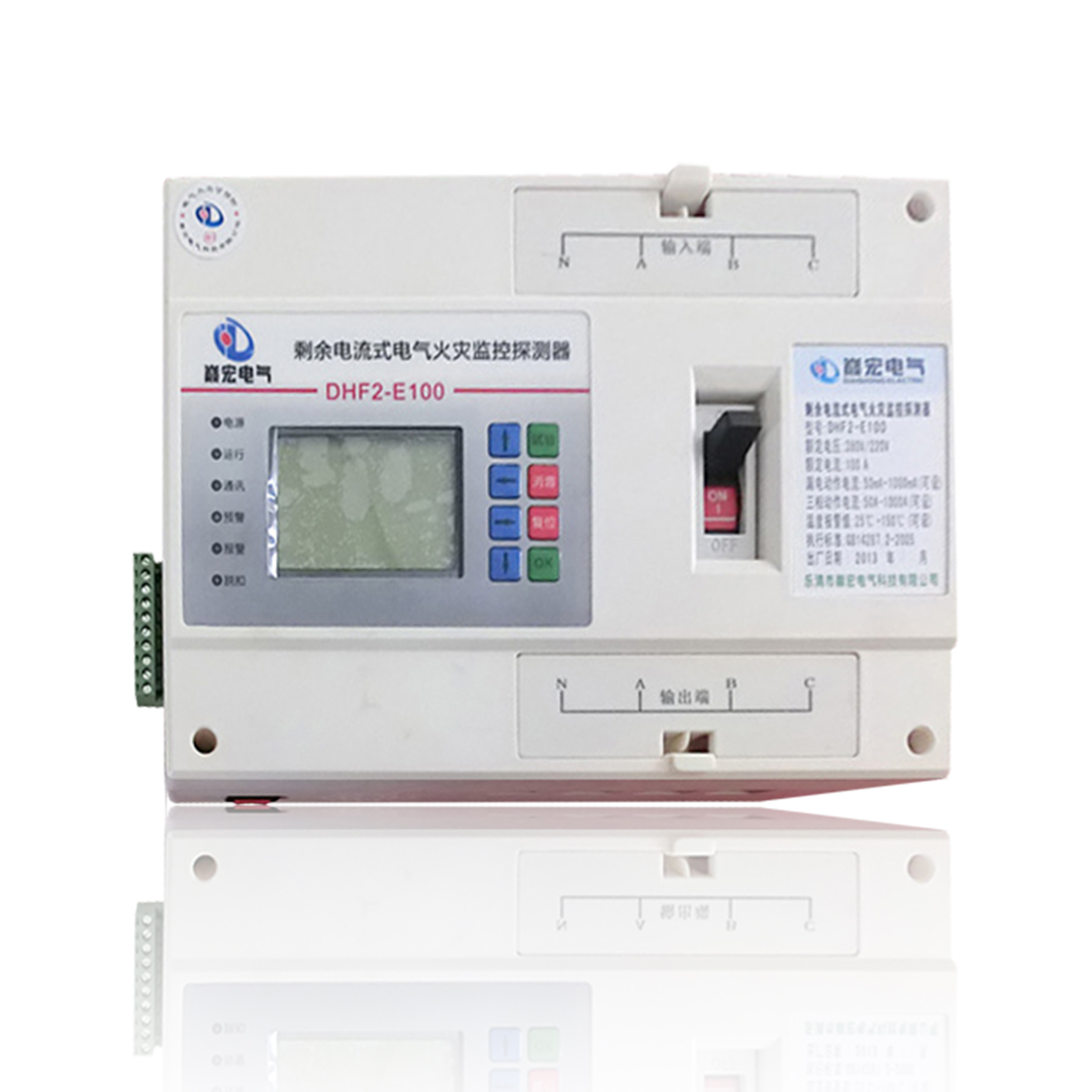

一体式液晶型 DHF2-E漏电火灾报警器

产品型号:

销售热线: 0577-62715119

技术支持: 18968805554(消防产品) 15271381522(双电源)

产品概述

DHF2系列电气火灾监控探测器适用于交流50Hz,额定电压AC400V,额定电流630A及以下的电路中,产品由硬件16位微控制器,软件实时操作系统构成,全天候可靠有效的监控被保护电气线路的火灾隐患。实时将监测到的异常参数通过RS485通讯网络发送到监控中心。当漏电值大于预设报警值时,会发出声、光报警信号,并保存报警记录。
DHF2系列电气火灾监控探测器依据GB14287.2-2005《电气火灾监控系统第2部分:剩余电流式电气火灾监控探测器》设计而成,并符合本标准的要求。产品广泛应用于工厂、学校、大型库房、办公室、商业建筑、宾馆、重要部门及人员密集的建筑、娱乐场所和政府机关办公楼等场所的变电、配电系统中。

基本功能

◆ 实时监测
◇ 实时监测受控回路剩余电流/温度,并实时显示。
◆ 报警保护功能
◇ 用电回路的剩余电流/温度,若超出预定值则发出声光信号报警,能在规定时间内切断供电回路(可设为不切断),以保证安全用电。
◆ 通讯功能
◇ 通过CAN总线可以与本公司的监控设备主机进行组网通讯,实现远程管理、维护、控制。
◆ 消防联动功能
◇ 可与消防控制中心主机联动,实现远程切断负载电源,并有反馈信号给消防控制中心报警。

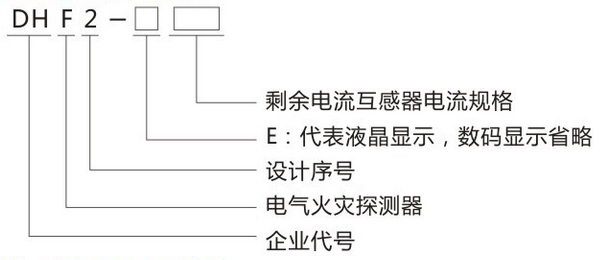

型号及含义

主要技术参数

1、额定工作电压:AC 220V 50Hz;
2、剩余电流报警值:20mA~999mA,连续可调步长1mA;
3、温度报警值:无;
4、漏电回路数:1回路;
5、温度回路数:无;
6、保护动作:≤0.5s;
7、警报声响:≥70db;
8、报警/脱扣输出:无源输出,触点容量AC 220V/3A,开启显示1,关闭显示O;
9、显示方式:LEA显示(第一位代表路数,后三位代表有效数值);
10、消防联动:DC24V;
11、通讯方式:CAN总线(≤10km)。

设置说明

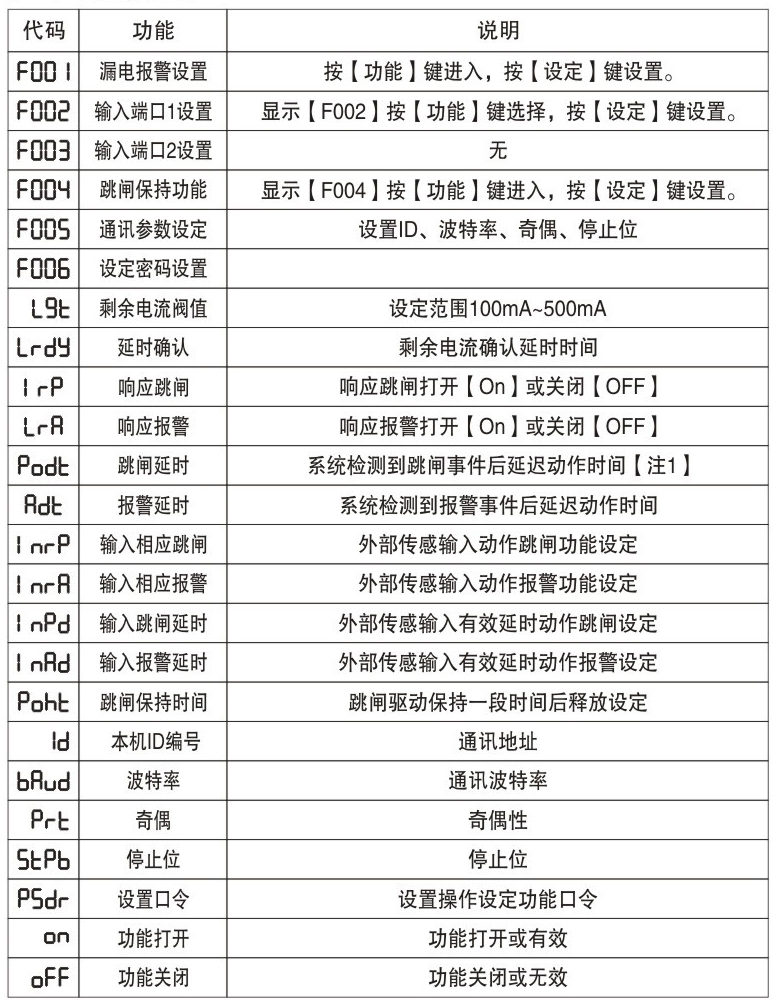

参数设置

注1:为了配合市场上一些分励脱扣器无自断电开关,设定一个脱扣时间软件控制分励脱扣器线圈失电,避免烧毁事故。

安装说明

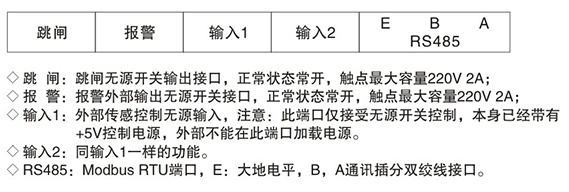

接线端子示意图
