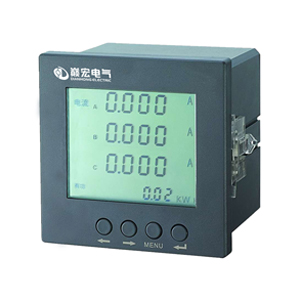

DH194E-3SY

产品型号:

销售热线: 0577-62715119

技术支持: 18968805554(消防产品) 15271381522(双电源)

上一产品:DH1945E-3S4
下一产品:DH194Z-2S4

概述

多功能电力仪表能够高精度测量三相电网系统中所常用的电量参数:三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能,无功电能,电力质量分析,谐波总量2-31次。并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议,实现LCD现场显示和远程RS-485数字通讯。具有接安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点,并且能够完成与业界不同PLC,工控计算机的组网通信。

特点

测量:三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能、谐波总量2-31次
显示:数码管一三排LED数码管显示,可视度高液晶屏-STN蓝屏、宽视角、高品质、高清晰LCD液晶显示
通讯:RS485通讯,MODBUS-RTU协议
输出:2路电能脉冲输出(脉冲常数3200imp/kwh)
扩展:可直接从电流、电压互感器输入信号,现场可编程设置输入参数变化比
用途:进线、母线以及重要配出回路,适用GCS、GCK、MNS、GGD等柜型

技术参数

精度等级 电流、电压为0.5级,有功电能为1级,无功电能为2级
显示方式 LED显示或LCD显示
输入测量 网络 三相三线3P3L、三相四线3P4L、单相
电压 额定值 AC400V/AC100V(可通过CT扩展量程,订货时说明)
过负荷 持续:1.2倍;瞬时:电压2倍(10秒)
功耗 <1VA(每相)
阻抗 >300kΩ
精度 RMS测量,精度等级0.5
电流 额定值 AC1A/AC5A(可通过CT扩展量程,订货时说明)
过负荷 持续:1.2倍;瞬时:电流10倍(5秒)
功耗 <0.4VA(每相)
阻抗 <20MΩ
精度 RMS测量,精度等级0.5
频率 50/60Hz±10%
电能 有功、无功电能计量
电源 工作范围 AC/DC 80-265V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:3200imp/Kwh(Kvarh)
通讯接口 RS-485接口,MODBUS-RTU协议,波特率4800, 9600bps可选
工作条件 环境温度:-10~+55℃,存储:-25~+70℃,相对湿度≤93%,海拔高度≤2500m
隔离耐压 输入和电源> 2kV,输入和输出>1kV,电源盒输出>2kV
绝缘 ≥100MΩ
