DHQW1(新型)双电源自动切换开关

产品型号:DHQW1(新型)

销售热线: 0577-62715119

技术支持: 18968805554(消防产品) 15271381522(双电源)

下一产品:DH194E-2SY

产品概述

控制装置:内置控制器
产品优势:设计紧凑、结构简单、模块化
特点:切换更稳定、维护更方便、性能尤为可靠、开关状态清晰可辨
接线方式:板前接线
转换方式:电网对电网、电网对发电机、自投自复
壳架电流:63A
额定电流:6~63A
产品分类:CB级,带过载及短路保护
产品极数:2极、3极、4极
符合标准:GB/T 14048.11

正常工作条件

◆ 周围空气温度
◇ 周围空气温度-5℃~+40℃,且24小时平均温度不超过+35℃
◆ 大气湿度
◇ 月最大相对湿度90%,能耐受海上潮湿空气的影响,在较低温度下可以允许较高的相对湿度,对于温度变化偶尔产生的凝露应采取特殊的措施。
◆ 安装高度
◇ 安装地点的海拔不超过2000米
◆ 污染等级
◇ 安装地点的环境污染等级为3级
◆ 安装级别
◇ 安装类别Ⅳ类

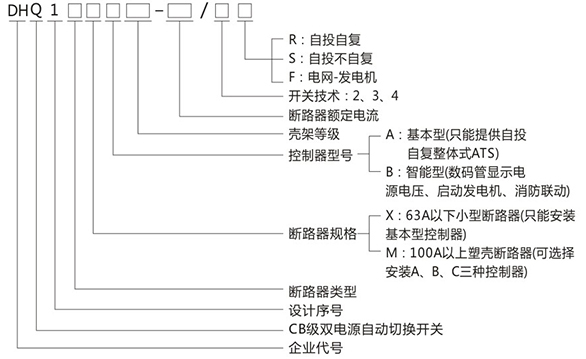

型号及其含义

特性及功能

自动转换开关根据工作电源的电压状态以及用户所设置的工作方式,决定是否从一个电源转向另一个电源它的功能取决于其所配置的控制器,控制器包括A、B两种型号的控制器,其具备的主要功能和特性如下表所示:

控制器 A型控制 B型控制
工作电源 AC85-280V 50/60Hz AC85-280V 50/60Hz
安装方式 一体式 一体式
工作位置 两个工作位置 三个工作位置
操作方式 自动和手动 自动和手动
发动机控制 一组5A继电器干接点
消防联动控制 无源触电输入,带一组常开无源信号反馈触电
转换方式 自投自复 可设置自投自复、自投不自复和电网-发电机模式
转换延时功能 固定0.2秒 0~30秒连续可调节
返回延时功能 固定0.2秒 0~30秒连续可调节

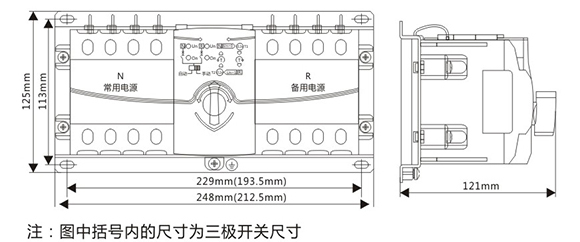

外形及安装尺寸
