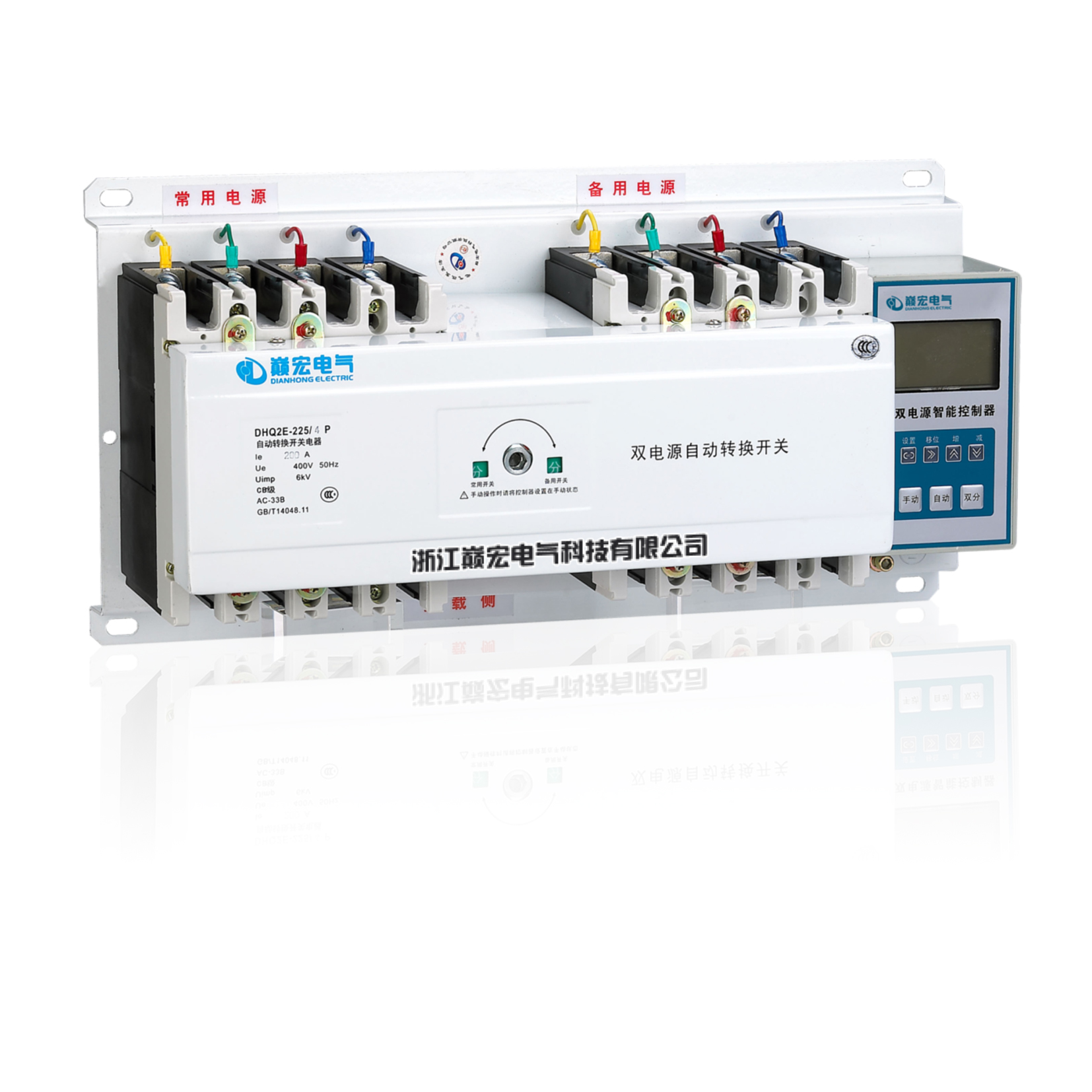

DHQ2E(智能型连体分体通用)双电源

产品型号:

销售热线: 0577-62715119

技术支持: 18968805554(消防产品) 15271381522(双电源)

概述

DHQ2系列双电源自动转换开关(以下简称双电源),它适用于交流50Hz/60Hz,额定工作电压400V、额定工作电流10A~1600A的供电系统,能实现常用电源(N)与备用电源(R)之间的自动或手动切换。特别适用于需要消防需求的写字楼、商场、银行、高层建筑、医院、剧院、矿业及军事设施等的照明线路用。
本产品符合GB/T 14048.11标准。

型号及含义

正常工作条件和安装条件

◆ 安装地点的海拔不超过2000m。
◆ 周围空气温度
◇ 周围空气温度上限为+40℃,下限为-5℃,且24h的平均值不超过+35℃。
◆ 大气湿度
◇ 最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%,对由于湿度变化偶尔产生的凝露应采取特殊的措施。
◆ 污染等级:3级
◆ 安装类别:IV级;倾斜度不大于±23°。

技术要求

◆ 自投自复:
◇ 当常用电源正常时,常用电源合,备用电源分,自动转换开关处于(1,0)状态。
◇ 当常用电源异常时,常用电源分,备用电源合,自动转换开关处于(0,1)状态。
◇ 当常用电源队恢复正常时,常用电源合,备用电源分,自动转换开关又处于(1,0)状态。
◆ 自投不自复:
◇ 当常用电源正常时,常用电源合,备用电源分,自动转换开关处于(1,0)状态。
◇ 当常用电源异常时,常用电源分,备用电源合,自动转换开关处于(0,1)状态。
◇ 当常用电源恢复正常时,自动转换开关仍处于(0,1)状态,只有操作“复位”按钮,才能使常用电源合,备用电源分,自动转换开关才能转回到(1,0)状态。
◆ 互为备用:
◇ 当常用电源正常时,常用电源合,备用电源分,自动转换开关处于(1, 0)状态。
◇ 当常用电源异常时,常用电源分,备用电源合,自动转换开关处于(0, 1)状态。
◇ 当常用电源恢复正常时,自动转换开关仍处于(0,1)状态,只有备用电源断电,才能使常用电源合,备用电源分,自动转换开关才能转回到(1,0)状态。

产品性能参数

产品型号 DHQ2 DHQ2E
额定工作电流Ie 100A 225A 400A 630A 100A 225A 400A 630A
额定工作电压Ue 400V
额定绝缘电压Ui AC690V
额定短时耐受电流Icw 10kA 10kA 15kA 20kA 10kA 10kA 15kA 20kA
额定短时接通能力Icm 17kA 17kA 30kA 40kA 17kA 17kA 30kA 40kA
使用类别 AC-33B
电气寿命 5000次
机械寿命 10000次
极数 3P / 4P
转换动作时间 1~30s
符合标准 GB/T 14048.11
ATS级别 CB级

外形及安装尺寸

DHQ2外形及安装尺寸

规格 / 尺寸 W W1 L L1 H
DHQ2-100/4P 320 285 240 220 140
DHQ2-225/4P 370 335 240 220 155
DHQ2-400/4P 525 465 330 300 190
DHQ2-630/4P 650 585 330 300 190

DHQ2E外形及安装尺寸

规格 / 尺寸 W L H W1 L1
DHQ2E-100/4P 420 210 140 385 220
DHQ2E-225/4P 470 215 150 435 220
DHQ2E-400/4P 615 330 200 555 300
DHQ2E-630/4P 740 330 200 680 300
DHQ2E-800/4P 790 330 210 735 300

智能控制器的外形及安装尺寸
