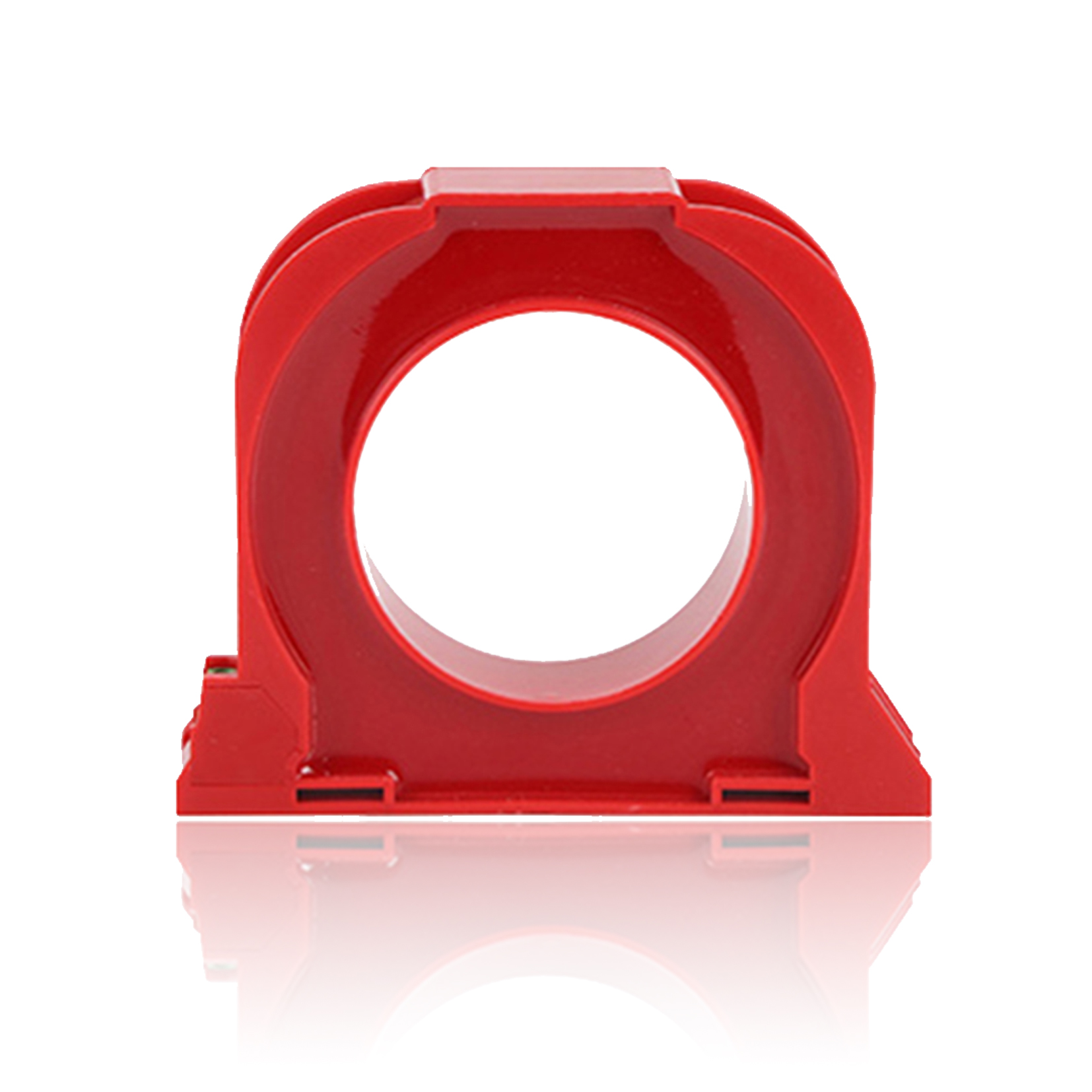

DHL-O系列剩余电流互感器(穿电缆)

产品型号:

全国服务热线: 400-0780-119

销售热线: 0577-62715119

技术支持: 18968805554

功能、特点及应用

功能
◆ 专为采集剩余电流信号设计,电流通常为mA级,且必须用穿芯方式,对平衡性和线性要求较高。
◆ 适用电压0.5KV及以下,频率50Hz。
◆ 与DHF系列监控探测器配合使用。
◆ 测量精度: ±0.5%; 测量范围: 0~1000mA。
◆ 环境温度: -10℃~+40℃,日平均不超过30℃。
◆ 信号传输距离≤10m。

特点及应用
◆ 穿芯结构、油脂环氧树脂浇注、稳定性更好
◆ 采用高导磁镍钢或纳米晶、线性度更好、灵敏度更高
◆ 优异的平衡特性、具有极强抗电磁干扰能力
◆ 适用于电机保护、继电保护、电气火灾监控系统、小电流选线接地系统

DHL-O系列剩余电流互感器(穿电缆)

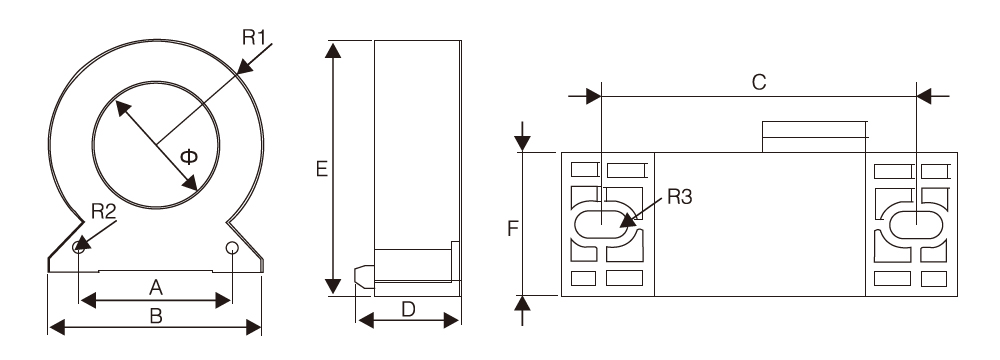

型号 / 尺寸 R1 R2 R3 A B C D E F 内径Φ
DHL-O/45(100A) 39 4.5 5 59 79 67 35 84 24 45
DHL-O/65(225A) 49 4.5 5 79 99 86 35 105 24 65
DHL-O/80(400A) 56 4.5 5 94 113 102 36 120 26 80
DHL-O/100(630A) 67 4.5 5 112 134 124 36 140 26 100
DHL-O/150(1250A) 94 4.5 5 150 187 176 36 195 28 150
