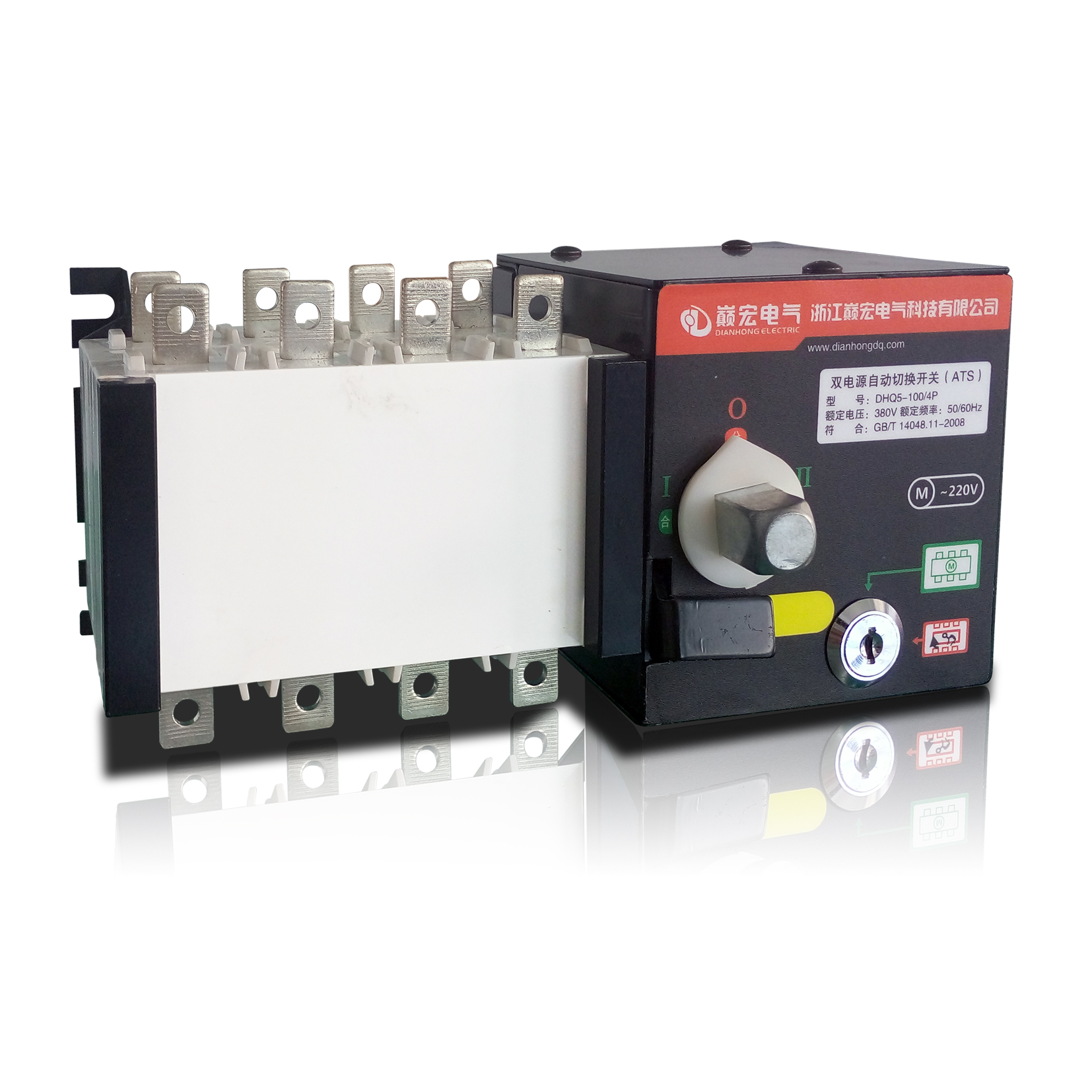

DHQ5系列双电源自动转换开关

产品型号:

销售热线: 0577-62715119

技术支持: 18968805554(消防产品) 15271381522(双电源)

概述

DHQ5系列双电源自动转换开关(ATSE),是集开关与逻辑控制与一体,真正实现机电一体化的新型自动转换开关;它适用于交流50Hz、额定电压AC380V、约定发热电流至3200A的配电设备中,具有检测、通信接口、电气机械互锁等功能;可实现全自动、远程控制,强置“0"、紧急手动等操作,广泛用于供电系统的主用电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等。

型号及含义

正常工作条件和安装条件

◆ 安装地点的海拔不超过2000m。
◆ 周围空气温度
◇ 周围空气温度上限为+40℃,下限为-5℃,且24h的平均值不超过+35℃。
◆ 大气湿度
◇ 最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%,对由于湿度变化偶尔产生的凝露应采取特殊的措施。
◆ 污染等级:3级;安装类别:Ⅲ级
◆ 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方,同时安装地点应无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

控制类型及相应功能

◆ Ⅰ型:全自动
◆ Ⅱ型:全自动、强置“0”、远程控制(手动)、带发电机
◆ 全自动:即自投自复,当常用电源异常时,开关转换至备用电源;而当常用电源恢复正常后,开关从备用电源转换至常用电源。
◆ 强置“0”:紧急情况或设备检修时,启动强制“0”自锁按钮,开关转换至“0”档切断双路电源。
◆ 远程控制(手动):即远距离操作控制,启动“Ⅰ”档按钮(配电箱按钮,下同),则常用电源投入工作;启动“Ⅱ”档按钮,则备用电源投入工作。
◆ 带发电机(油机):当市电电源异常时,则发出油机启动的信号,使油机自动启动,待发电正常后,开关便转换至发电电源;而当市电电源恢复正常后,开关又转换至市电电源,同时发出油机关闭的信号,使油机自动关闭。

产品性能参数

约定发热电流(A) 100 160 250 400 630 1000 1250 1600 2000 2500 3200
额定绝缘电压(V) 660 800
额定冲击耐受电压(V)
8 12
额定电压 额定工作电压380V;控制电源电压220V
额定工作电流 100 160 250 400 630 1000 1250 1600 2000 2500 3200
额定接通和分断能力 6Ie
额定短时耐受电流(kA) 5 10 12.6 32 55
转换时间 ≤3s ≤4s
额定控制功率(W) 启动 300 325 355 400 600
正常 55 52 74 98 120
符合标准 本产品符合GB/T 14048.3、GB/T 14048.11, IEC 60947-3及IEC 60947-6-1标准。

外形及安装尺寸

规格 安装尺寸
In A A1 B C E G J K L N P R S T U ΦX
DHQ5-100/4 267 244 107 170 143 114 220 84 7 80 30 13 18 2.5 106 6
DHQ5-160/4 324 300 135 221 187 143 272 100 7 84 36 20 25 3.5 125 9
DHQ5-250/4 408 364 177 238 210 143 337 107 7 88 50 25 30 3.5 134 11
DHQ5-400/4 530 463 262 330 269 193 405 180 9 90 65 32 40 5 219 12
DHQ5-630/4 530 463 262 330 269 193 405 180 9 90 65 32 40 5 219 12
