概述

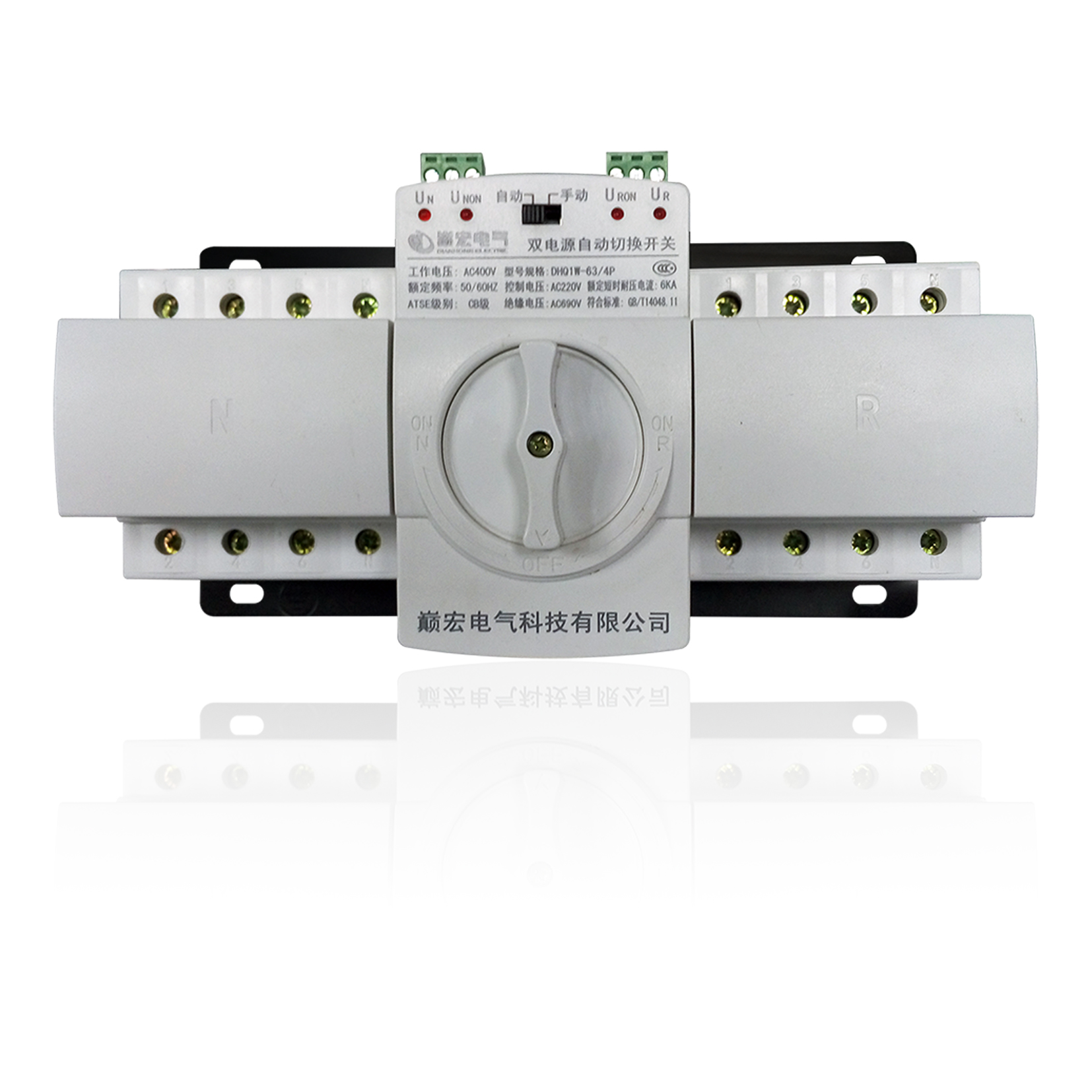

DHQ1W双电源自动转换开关(以下简称双电源)，它适用于交流50Hz/60Hz，额定工作电压220V/380V、额定工作电流63A及以下的供电系统。可根据需求进行两路电源之间的选择转换。产品具有过载、短路、欠电压保护功能，同时还具备消防、双分和输出合闸信号功能。特别适用于需要消防需求的写字楼、商场、银行、高层建筑等的照明线路用。
本产品符合GB/T 14048.11标准。

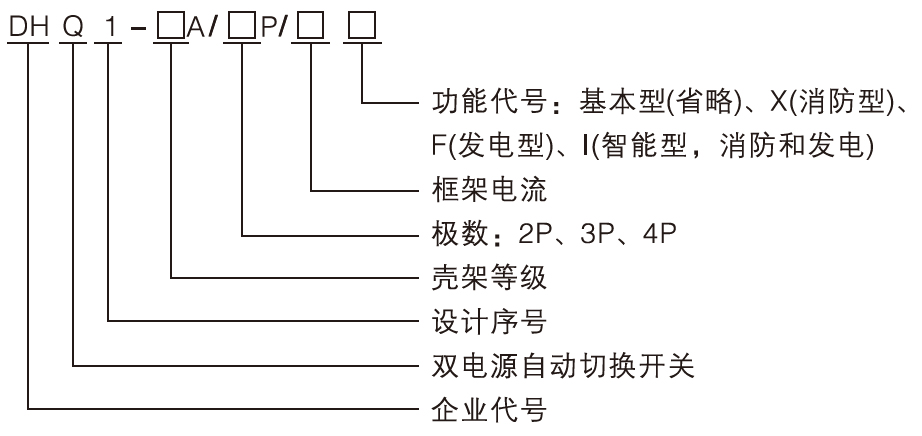

型号及含义

正常工作条件和安装条件

◆ 安装地点的海拔不超过2000m。
◆ 周围空气温度
◇ 周围空气温度上限为+40℃，下限为-5℃，且24h的平均值不超过+35℃。
◆ 大气湿度
◇ 最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于湿度变化偶尔产生的凝露应采取特殊的措施。
◆ 污染等级：3级
◆ 安装类别：IV级；倾斜度不大于±23°。

功能简述

◆ 自动原理：自动/手动开关拨至自动位置
◇ 常用电源正常时，本开关自动接通常用线路给用电线路供电。
◇ 常用电源不正常时，切断常用电源供电线路，自动转换至备用电源给用电线路供电。
◆ 手动原理：自动/手动开关拨至手动位置
◇ 可以手动切断常用电源，接通备用电源给用电线路供电；
◇ 也可以手动切断备用电源，接通常用电源给用电线路供电；
◇ 同时可以切断常用电源和备用电源，实行双分，使供电系统与负载断开，实施用电线路维护。

产品性能参数

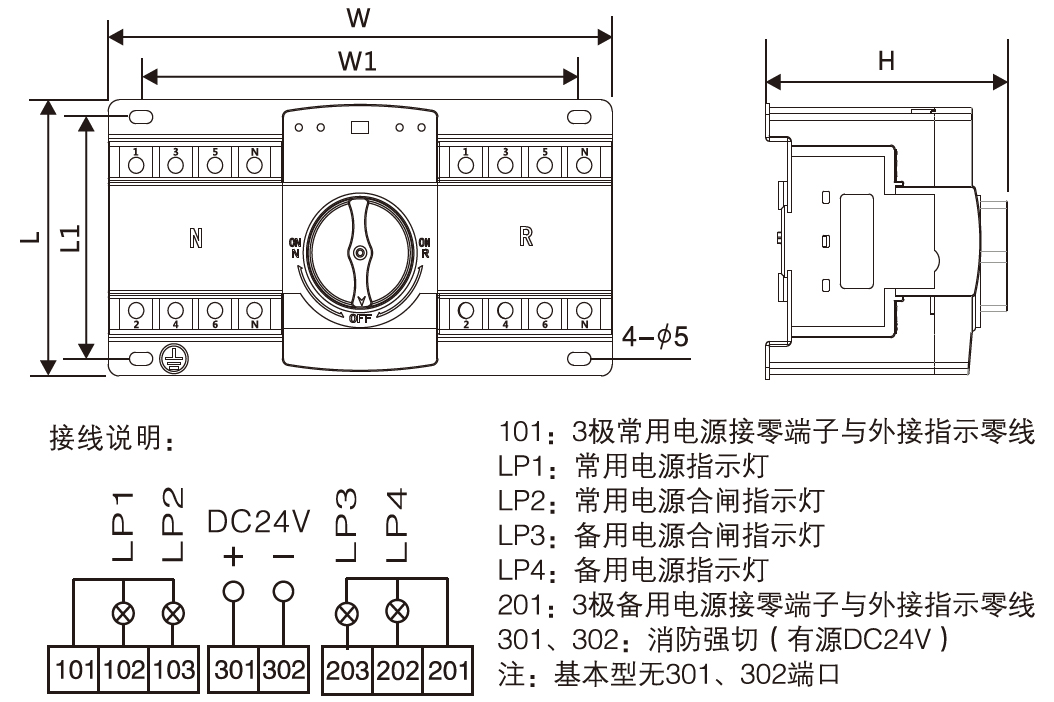

外形及安装尺寸
