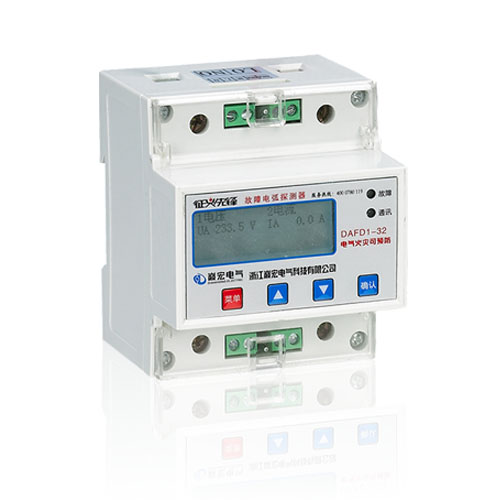

DAFD系列单相故障电弧探测器

产品型号:

全国服务热线: 400-0780-119

销售热线: 0577-62715119

技术支持: 18968805554

上一产品:没有了

概述

◆ 故障电弧保护技术起源于美国,最早应用于航天器内部线路中。1999年,美国颁布UL1699标准,将故障电弧技术应用于民用电气安全。经过十多年市场验证,故障电弧保护产品能够有效识别故障电弧隐患,起到减少电气线路火灾的作用,是新一代的低压电气保护技术。
◆ 故障电弧是由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。
◆ 目前市场上广泛使用的电气火灾产品,只能对线路短路、过载或者漏电等故障进行防护。故障电弧探测装置能有效防护生活中常见的绝缘老化、接触不良、线束断裂等故障电弧隐患,提供更先进的预防性电气火灾防护。
◆ 本产品符合: GB14287.4-2014《电气火灾监控系统第4部分: 故障电弧探测器》、GB50116-2013《火灾自动报警系统设计规范》

功能特点

◆ 故障电弧探测器是一种独立式的故障电弧火灾探测器,具有体积小、功能多、可靠性强、安装方便等特点。
◆ 故障电弧探测器通过内置电路及软件对下级线路的故障电弧情况进行分析处理,判断下级终端线路的状态。当检测到发生电弧故障时,蜂鸣器发出报警声,点亮红色报警灯。
◆ 适用于工厂、库房、办公室、商业建筑、宾馆、住宅及娱乐场所等低压线路场所中。

型号及含义

技术参数

性能 / 型号 DAFD1-32 DAFD3-32
额定电压 AC220V AC220V/380V
频率 45~65Hz
电能 有功、无功电能
测量参数 单相相电流、电压 三相相电流、电压
显示方式 可编程设置、切换、循环,LCD
通讯方式 RS-485,ModBus-RTU协议
工作条件 环境温度:-25~℃+55;℃储存温度:-35℃~+75℃
精度等级 0.2级,0.5级(电参数精度),±1次(电弧精度)

外形尺寸

接线原理

系统及设计示例
