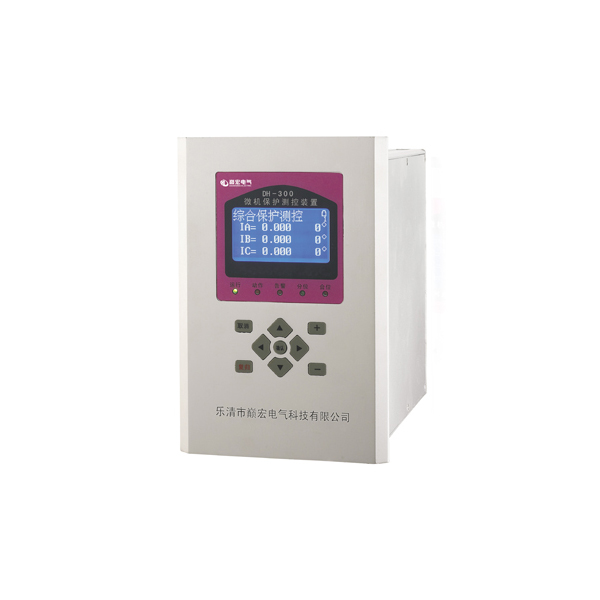

装置简介

DH-300系列数字式保护测控装置适用于35kV以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、备用电源自投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起通过通信接口组成自动化系统。全部装置均可组屏集中中安装，也可就地安装于高低压开关柜。

功能特点

1、采用全密封式结构，有良好的抗震、防尘性能；
2、小型化设计，体积小，重量轻，外形美观，安装方便；
3、采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强；
4、汉化液晶显示，人机界面清晰易懂，操作整定极为方便；
5、装置供电电源为交直流两用；
6、具有RS485总线串行通信口，并集成了MODBUS标准通信规约；
7、具有事件顺序记录功能，可记录100条事件，数据掉电不丢失；
8、具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持；
9、外形小巧精致、结构合理、采用高等级、高品质的元器件及多层板技术和SMT工艺，是产品具有很高的电气性能；
10、超低功耗。

技术指标

◆ 额定工作电压：AC/DC220V或DC110V通用
◆ 额定技术数据
◇ 交流电流：5A或1A（订货注明）
◇ 交流电压：100V或400V（订货注明）
◇ 频率：50Hz
◆ 功率消耗
◇ 工作电源：正常工作时，不大于5W；保护动作时，不大于10W
◇ 交流电流回路：<1VA/相(In=5A)；<0.5VA/相(In=1A)
◇ 交流电压回路：<0.5VA/相
◆ 精确工作范围
◇ 电流：0.04In~20In
◇ 频率：0.9Fn~1.1Fn
◇ 电压：0.4V~1.2Un
◇ 时间：0~100s
◆ 保护部分精度
◇ 定值精度：≤±5%
◇ 时间精度：≤±1%或整定时间+35ms
◇ 整组动作时间：≤35ms
◇ 频率精度：≤0.01Hz
◆ 测控部分精度
◇ 交流量精度：≤±0.2%
◇ 有功无功：≤±0.5%
◆ 开关量输入
◇ 输入类型：有源
◇ 光电隔离输入数量：12路
◇ 工作电压：AC/DC220V或DC110V通用
◆ 开出接点容量
◇ 出口继电器
触电额定载流容量：250VAC/220VDC，5A
输出类型：无源（空接点）
◇ 信号继电器
触电额定载流容量：250VAC/220VDC，5A
输出类型：无源（空接点）
◆ 通信接口
◇ 数目：1
◇ 传输方式：异步
◇ 地址：1-110
◇ 电气特性：RS485
◇ 通信协议：MODBUS
◇ 波特率：≤1Mbps

开孔尺寸
